Menebalkan garis di Autocad
Menebalkan garis di Autocad umumnya ada dua cara, kita akan bahas kedua cara tersebut dan yang pastinya pake bahasa yang mudah dimengerti 😁
Yuk kita bahas
Cara pertama LINEWEIGHT

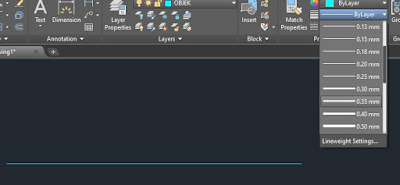

Kita dapat merubah garis dengan menggunakan LINEWEIGHT, posisi LINEWEIGHT ada di Ribbon Bar, Tab Home, atau bisa lihat gambar di bawah ini
Kita dapat merubah garis dengan menggunakan LINEWEIGHT, posisi LINEWEIGHT ada di Ribbon Bar, Tab Home, atau bisa lihat gambar di bawah ini
Caranya ;
1. Cara Manual
- seleksi garisnya, klik kolom LINEWEIGHT dan pilih ketebalan yang di inginkan
- ESC
Maka garis yang kita seleksi tadi sudah menjadi tebal
2. Cara Default Layer
Cara ini maksudnya adalah setiap kita membuat objek menggunakan layer yang lineweightnya sudah terseting maka hasil objek yang kita buat ketebalannya mengikuti lineweight di layer tersebut, jadi ga manual ya seperti cara di atas
kalau ketebalannya tidak keluar atau tidak nampak, kamu bisa masukkan perintah
- LW, Enter
- Isi kolom Display LineWeight
- Ok
Pada saat kolom Display Lineweight kita aktifkan/isi, garis yang sudah kita atur ketebalan garisnya akan nampak/terlihat, dan kalau kita zoom (zoom out) garis akan menebal dan seolah-olah terus menebal, semakin kita zoom out makan semakin tebal garisnya. Tetapi jika kita zoom in, garisnya akan menipis, semakin kita zoom in garisnya akan semakin tipis.. Inilah kekurangan dari permainan lineweight (menurut amtekDC yaa)Untuk mengembalikan garis ke ukuran semula, ketebalannya bisa dipilih ke Default, bisa secara manual (select objek, ganti lineweight) atau langsung secara default di layernya.
Cara Kedua, PEDIT
- Masukkan perintah PE, enter
- Masukkan perintah PE, enter
- Seleksi garis yang mau di tebalkan, enter
- Pilih Y, enter
- Pilih Width, Masukkan angka / ketebalan garis yang diinginkan, enter
Ulangi cara di atas jika ketebalannya kurang atau lebih
Untuk mengembalikan garis ke ukuran semula bisa di Explode garisnya
Untuk mengembalikan garis ke ukuran semula bisa di Explode garisnya

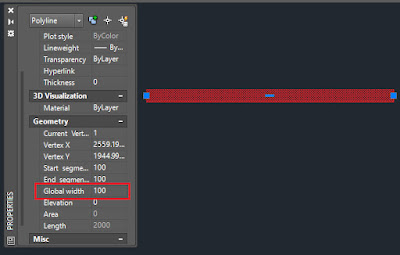

Untuk mengetahui ketebalan garisnya, bisa dilihat di properties.. PR enter, select objek, lihat angka di global width
Untuk lebih jelasnya Sobat AmtekDC dapat melihat tutorial online dibawah ini
