Membuat Gambar Pintu di Autocad
Bagaimana ya cara membuat gambar pintu di Autocad?? susah ga ya??
Gampang kok, AmtekDC akan memberikan caranya dilengkapi dengan tutorial online di akhir bahasan ini dan yang pastinya dengan bahasa yang mudah dimengerti.. Yuk kita langsung membuat gambar pintu di Autocad, ikuti step by step yaa agar tidak bingung
1. Kita buat kusen jendelanya dulu yaa
- REC, enter
- Klik kiri untuk menentukan basepoint, masukkan angka 50,150 enter
50 adalah ketebalan kusen dan 150 ketebalan dinding. (angkanya bisa berubah yaa, tergantung bahan yang digunakan)
2. Kemudian Explode kotak tadi
- X, enter
- Seleksi objek, enter
Kita hancurkan kotak kusen tadi agar dapat kita modifikasi
3. Offset garis vertikal sebanyak 10 (1cm) dan Offset garis horizontal 50 (5cm) dengan perintah O, Enter
- Masukkan angka 10, enter
- Seleksi garis vertikal, arahkan ke bagian dalam kotak, klik kiri.
- enter
- O, enter,
- Masukkan angka 50, enter
- Seleksi garis horizontal, arahkan ke bagian dalam kotak, klik kiri
- enter
Untuk ukuran mengikuti bahan yang dipakai yaa
4.Trim hasil Offset
- Seleksi objek atau garis hasil Offset tadi, enter
- Buang bagian luar dan dalam garis sehingga membentuk kusen pintu
- Enter
Sampai tahap ini kita sudah membuat kusen pintu, sekarang kita akan membuat daun pintu
a. Kita buat daun pintunya

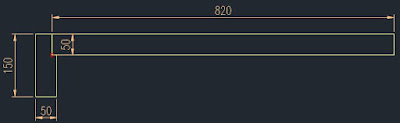

- Klik di pojok bagian dalam kusen (titik warna merah) yang tadi dibuat, masukkan angka 820,50 , enter
820 adalah panjang daun pintunya dan 50 adalah ketebalan daun pintunya (angkanya bisa berubah mengikuti kebutuhan yaa)
b. Masukkan perintah Mirror
- Seleksi semua kusen tadi, enter
- Klik di tengah-tengah kotak daun pintu yang tadi dibuat
- Gerakkan kursor ke atas atau ke bawah, F8 atau Ortho nya di aktifkan yaa
- Kalau sudah dapat posisi yang di inginkan, Klik kiri dan enter (pilih 'NO' yaa)
c. Rotasi daun pintu dengan perintah ROTATE agar posisinya vertikal
- Seleksi daun pintu, enter
- Klik kiri
- Gerakkan objeknya, jangan lupa F8 atau Ortho di aktifkan yaa
- Kalau sudah dapat posisinya klik kiri
d. Membuat jalur pintu
- Klik kiri di bagian engsel pintu atau di pojok bagian dalam kusen pintu
- Gerakkan sampai ke ujung kusen pintu bagian dalam yang satunya
- TR, enter
- Seleksi kusen pintu dan daun pintunya (yang samar-samar contoh gambar di atas), enter
- seleksi lingkaran bagian luar
- enter
Jika merasa bingung dapat melihat tutoral online di bawah ini
