Di Autocad ada lho perintah yang dapat membagi suatu objek / garis sama rata. Misal kita punya satu garis sepanjang 9000mm, kita mau bagi menjadi 3 bagian maka dapat kita hitung dengan cara ;
9000mm : 3 = 3000mm
Kalau angka yang akan kita bagi tidak bulat maka hasilnya tidak akan bulat (agak repot juga membaginya) dan yang pasti tidak otomatis keluar titik pembagi nya di objek yang akan kita bagi

Tenang sobat AmtekDC, kita punya perintah DIVIDE
apa itu DIVIDE??
Seperti yang di singgung di atas, DIVIDE adalah suatu perintah untuk membagi suatu garis dengan hasil ukuran yang sama rata. DIVIDE hanya membaca satu tarikan garis atau garis polyline atau garis yang utuh
Dengan perintah DIVIDE kita dapat membagi dengan cepat tanpa harus menghitung manual sehingga waktu kita dalam menggambar lebih maksimal

Cara menggunakan perintah DIVIDE!

> DIV Enter
Membagi Garis Sama Rata di Autocad

> Select Objek
pilih garis / objek yang akan di bagi dengan perintah DIVIDE
>  Masukkan angka (berapa bagian/segmen yang akan kita bagi)

Membagi Garis Sama Rata di Autocad

>  Masukkan perintah PDMODE

Membagi Garis Sama Rata di Autocad

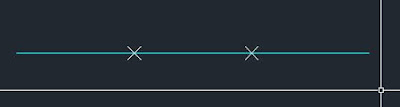

> Masukkan angka 3 untuk mengeluarkan hasil baginya, 3 adalah besaran titik bantu dari perintah DIVIDE yang akan kita pakai

Membagi Garis Sama Rata di Autocad

Membagi Garis Sama Rata di Autocad

> Untuk menarik garis atau menaruh sesuatu di titik pembagi hasi DIVIDE kita dapat menggunakan Osnap Node

Membagi Garis Sama Rata di Autocad

Ingat setelah memasukkan perintah DIVIDE pasangan perintahnya adalah PDMODE
Untuk lebih jelas dapat dilihat di tutorial online AmtekDC dibawah ini
