Shop Drawing & As Built Drawing

Tempo hari ada lulusan Amtek tes kerja di salah satu kontraktor di jakarta dan pada saat tes gambar disuruh membuat gambar Shop Drawing, karena masih non pengalaman + grogi dia tidak bisa menyelesaikan soal tersebut dan akhirnya dia disuruh pulang dulu untuk mempelajari apa sih Shop Drawing itu dan kembali lagi 1 minggu kemudian untuk mengikuti tes di perusahaan tersebut. Setelah pulang dari tempat tes, dia langsung menemui saya untuk menanyakan apa sih Shop Drawing? dan  apa sih As Built Drawing itu?.
Tugasnya adalah dia diberikan file plumbing satu garis (one line) dari konsultan untuk dibuat gambar shop drawing..
(gambar hanya contoh yaa, kurang lebih sama)..
Shop Drawing & As Built Drawing
Gambar one line (soal)
Shop Drawing & As Built Drawing

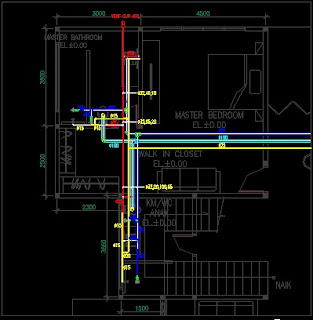

 Gambar yang hasil yang diminta (two line)
Menurut saya dari gambar diatas, dia bukan disuruh untuk membuat gambar shop drawing, tetapi diminta untuk membuat gambar plumbing satu garis (one line) menjadi gambar plumbing dua garis (two line).
Setelah saya jelaskan panjang lebar ternyata dia baru sadar, bahwa soal yang diberikan oleh perusahaan tersebut sama persis dengan soal latihan yang kami berikan tiap belajar, dia bingung karena penyebutan gambarnya beda. Akhirnya 1 minggu kemudian dia mencoba lagi untuk tes kerja dan alhamdulillah sekarang sudah bekerja di perusahaan tersebut.
Lalu seharusnya seperti apa gambar Shop Drawing  itu?.. Kurang lebih seperti dibawah jadinya, jika memakai gambar diatas..
Shop Drawing & As Built Drawing

Gambar Shop Drawing
Jika kita amati dari gambar diatas, dari gambar one line ke gambar two line ada perbedaan dari jalur pipa walaupun secara keseluruhan gambar diatas masih sama jalur pipa induknya.
Ok, sekarang kita bahas apa sih Shop Drawing  dan As Built Drawing??
Shop Drawing
Shop Drawing adalah gambar kerja untuk keperluan proyek (selama proses pembangunan),di gambar ini semua ukuran akan di tampakkan, misal : jarak titik-titik lampu, jarak titik-titik sprinkler, jarak dari pipa ke pipa, panjang kabel, panjang pipa dan yang lainnya. Gambar Shop Drawing bisa dibuat dari referensi gambar Design Developoment yang dikeluarkan oleh konsultan/perencana, karena gambar Design Development  tidak mengeluarkan ukuran detail seperti gambar Shop Drawing maka tugas drafter kontraktor lah yang memberikan ukuran-ukuran detail itu berdasarkan arahan/kordinasi dengan engineer, selain memberikan ukuran-ukuran detail, drafter kontraktor juga membuat gambar revisi jika ada gambar Design Developoment yang tidak dapat diterapkan di lapangan (atas persetujuan engineer yang pastinya).

As Built Drawing
As Built Drawing adalah gambar kerja sesuai dengan yang terpasang/dibangun. Selama proses pembangunan, gambar-gambar akan banyak perubahan/revisi maka diperlukan gambar kerja yang sama persis seperti yang terpasang/dibangun. Gambar As Built Drawing dapat dikerjakan setelah proses pembangunan selesai (bukan berarti benar-benar sudah selesai ya hehe, biasanya dapat dicicil oleh drafter, pintar-pintar liat situasi aja hehe). Adapun tujuan dari gambar As Built Drawing adalah untuk arsip kantor/pemilik gedung, untuk management building dan untuk memudahkan pada saat ada perawatan, permasalahan dan peremaajaan (karena kita mengetahui jalur instalasi yang terpasang dengan tepat!).
Jadi dengan bahasa gampangnya dapat kita artikan sebagai berikut:
Shop Drawing : Gambar kerja selama proses pembangunan proyek dengan ukuran detail (nantinya bisa untuk keperluan pembelian material)
As Built Drawing : Gambar kerja sesuai dengan yang terpasang.

Sekarang kita kelompokkan penyebutan gambar kerja berdasarkan perusahaan
Konsultan / Perencana
- Preliminary Design
- Design Development
- For Tender
- For Construction

Kontraktor / Pelaksana
- Shop Drawing
- As Built Drawing
- As Plan

Terkadang penyebutan istilah gambar di dunia kerja beda, tapi yang dimaksud sama.. Jadi jika sobat Amtek tes kerja atau di berikan tugas untuk membuat gambar kerja yang istilah penyebutannya beda dengan yang biasanya kita sebut, maka minta diperjelaslah apa yang dimaksud dengan kebutuhannya. Karena waktu saya kerja di konsultan MEP gambar seperti Shop Drawing itu disebut dengan gambar detail, karena kita di konsultan hanya membuat gambar perencanaan yang nantinya di tenderkan tanpa mengeluarkan detail ukuran. Jika kita mengeluatkan detail ukuran, maka kita menyebutnya gambar detail.
